防犯カメラ豆知識

ALC

◆ 入力光の変化に対して映像出力レベルを一定の範囲内に保つように制御できる自動光量調整範囲の事。

AGC(オートマチック・ゲイン・コントロール)

  • ◆ 規定をオーバーした強いレベルの信号が入力してきたときはゲインを制御して信号飽和を防ぎ、弱い信号の場合には規定のレベルまで上げて一定のレベルを保つ自動利得調整のこと。
  • ◆ 高性能のAGCメニューがついた機種では、対象物が暗い場所で撮影された場合の画面の輝度を高めます。

WDR(ワイドダイナミックレンジ)

  • ◆ 階調がつぶれないで再生できる範囲を示すもので、輝度信号が白ピーク100IRE(100%)となる光量を1倍としたとき、それ以上に光量が入ったときにクリップされずに再生できる光量との比をいう。
  • ◆ ダイナミックレンジについては(社)電子技術産業協会で測定方法が規定されTTR-4602Aにその内容が決められています。

AWB(オートホワイトバランス)

◆ 部屋の中で見た洋服生地が太陽光線の元では違った色に見えますが、これは光源の温度に対する順応性によるため。人の目は順応性が高く、光源が異なっても白は白と感じますが、防犯カメラは順応性が小さく被写体の色は光源によって左右され白を偏りのない色に調整するホワイトバランス(W/B)補正が必要で、ATW(自動追尾型)とAWB(自動調整型)の2方式があります。

NTSC方式

◆ 日本、アメリカ、カナダ、韓国などで広く採用されている世界3大テレビジョン方式の1つです。ちなみにあと2つはPAL方式(イギリス、西ヨーロッパ諸国)とSECAM方式(フランス、ロシア、東ヨーロッパ)があります。

S/N 比

◆ 信号(シグナル、S)レベルと雑音(ノイズ、N)レベルをあらわし、単位はdB(デシベル)です。この値が高ければノイズが少ないことを示します。

BLC(逆光補正機能)

◆ 太陽光や強い光が画面上に差し込む場合、防犯カメラは被写体が明るいと誤判断してしまい、絞りこんで写すため被写体が黒くつぶれてしまい、認識しづらくなります。これを補正する機能です。
※ただし、あくまでも補正ですので西日の差し込む場所での設置には留意し、極力太陽光を防犯カメラに入れないで下さい。

低照度カメラ(DAY & NIGHT機能、超高感度カメラ)

◆ 低照度…つまり、暗闇に近い状態でもカラー画像のまま監視できる高級カメラのことです。仕様書に「最低照度」という欄があります。一般的にゼロLUXに近いほど高感度機能の防犯カメラといえます。

赤外線照射機能

  • ◆ 人間の眼ではわからない、ゼロルクスの真っ暗闇の環境でも映像を確認することのできる赤外線照射機能付きカメラは夜間の監視を必要とする場合に使用しますが、カラーカメラでも赤外線照射時の画像はモノクロ(白黒)になり、機種(性能)によって照射距離が異なります。
  • ◆ さらに、赤外線LED球には寿命があり、照射距離はどんどん縮んでくることを忘れないでください。通常は3~5年で赤外線LED基盤の交換をお薦めいたします。

バリフォーカルレンズ

  • ◆ ズームレンズと異なり、画角を変えるたびにピント調整が必要ですが、固定焦点レンズでカバーできない中間画角にセットできるので、希望通りの画像・監視効果が得られます。
  • ◆ 実際の現場で適切な画角が選べる為、何種類ものレンズの準備が不要で、設置が簡単です。
  • ◆ 防犯カメラの設置場所の変更があった場合でも、再度画角調整することによりレンズ交換の必要がありません。
  • ◆ 固定焦点レンズ並みの低価格、取り扱いの容易さです。

Cマウント / CSマウント

◆ JIS規格で定められた映画撮影機用写真レンズのマウントで、CマウントとCSマウントはフランジバックのみが違います。
Cマウント/17.526mm  CSマウント/12.5mm

LUX(ルクス)とは?

  • ◆ 光の明るさを照度(単位ルクス)と言います。
  • ◆ 防犯カメラ仕様項目の、「最低照度」の値が低くなればなるほど、暗い環境(夜間)でも対象物を撮影することが可能となります。
    ※日常生活の明るさの目安(単位:Lux)
10000lux 1000lux 500lux 2lux 0.01lux 0.001lux
晴れ
10000lux
曇り
1000lux
室内
500lux
夕闇
2lux
月明かり
0.01lux
星明かり
0.001lux

明るさ

◆ 一般的にF値であらわします。レンズの焦点距離と有効径の比がその値で、小さいほど写りが明るくなります。

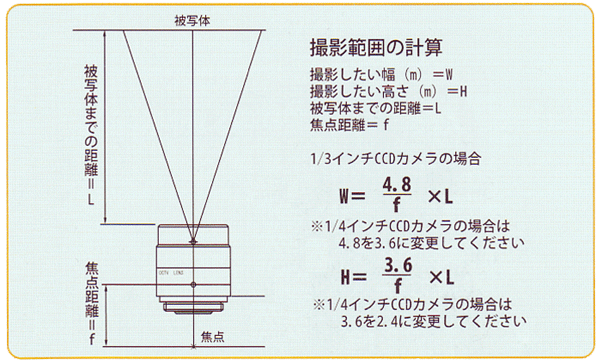

レンズ

固定焦点レンズ (マニュアル)

◆ 店舗・オフィス監視・屋外駐車場等、さまざまな用途、目的に幅広くご使用いただける低価格レンズです。

固定焦点レンズ (オートアイリス)

  • ◆ 環境の明るさの変化に対して、自動的に最適な明るさをもたらすレンズです。このレンズをご使用になれば屋外、窓から光の差し込む屋内の設置場所においても、いつも適正な明るさで撮影ができます。
  • ◆ オートアイリスにはVideoタイプ(EEアンプ内臓)とDCタイプ(EEアンプなし)がありますのでご使用になる防犯カメラに応じてレンズをお選びください。
  • ◆ videoタイプ:
    レンズにEEアンプが内臓されており、防犯カメラより<電源・ビデオ信号・GND>が供給されるとそのビデオ信号と設定された信号レベルの差を増幅してアイリスを駆動させます。
  • ◆ DCタイプ:
    レンズにEEアンプが内臓されておらず、防犯カメラよりアイリスコントロール信号が供給され、アイリスを駆動させます。

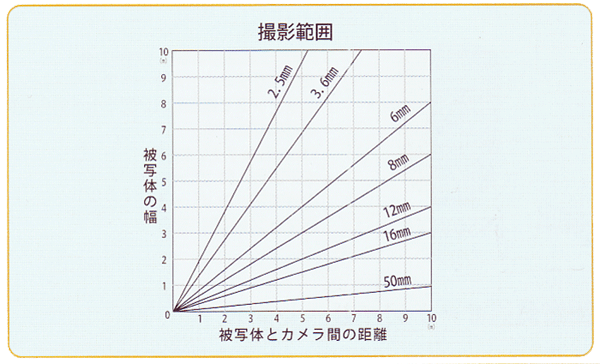

撮影範囲

防犯レコーダー豆知識

Motion-JPEG

◆ 動画やムービーのファイル形式の1つ。名前の通り、動画を構成する各フレームはJPEG画像で構成されており、それらをパラパラ漫画の要領で高速に再生することでムービーを実現している。フレームを構成するJPEG画像を取り出して再編集をすることも可能。圧縮率では、フレーム間圧縮を採用したH.264などに比べると劣るので、ファイルサイズが概して大きくなる。

H.264

◆ 動画やムービーのファイル形式の1つ。次世代を担う国際規格として作られており、他の映像機器との汎用性も備えている。フレーム間圧縮を行う規格なので、全体のファイルサイズは他のフレーム間圧縮を行わない規格に比べると小さくて済む。画質は若干劣るが、ファイルサイズが小さいわりに、高画質を実現している。

Motion JPEGとH.264の違いは?
