屋外用POE++ 対応サージプロテクター

屋外用POE++ 対応サージプロテクター

画像を拡大する

関連カテゴリ：
商品コード： E-SP10KA

屋外用POE++ 対応サージプロテクター

販売価格(税込)： 16,000 円
ポイント： 160 Pt
個  数

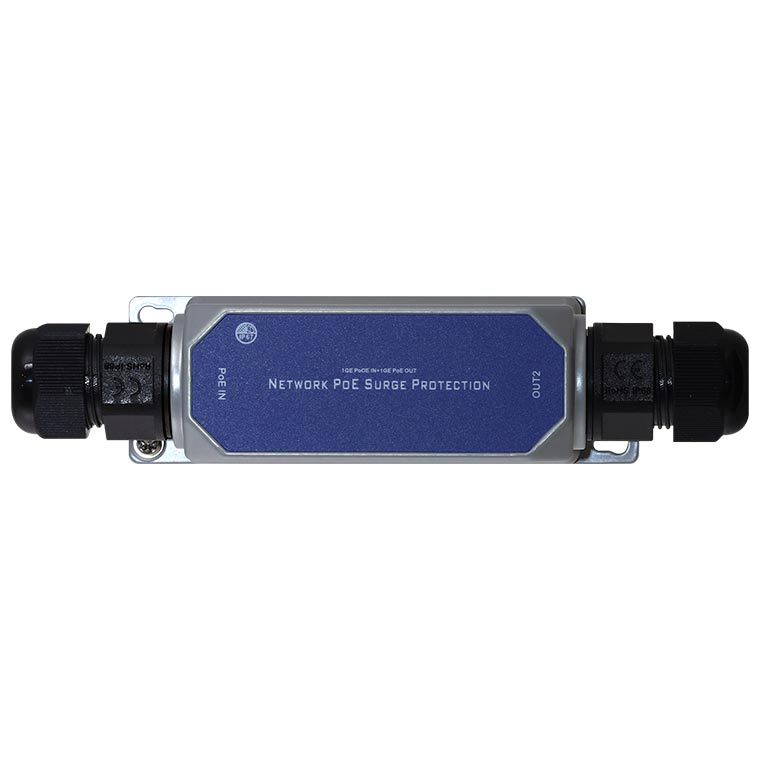

製品
製品(上面)

設置例

  • 出荷前に下図環境と同様の接続を行い、映像減衰や乱れがないか確認後出荷しております

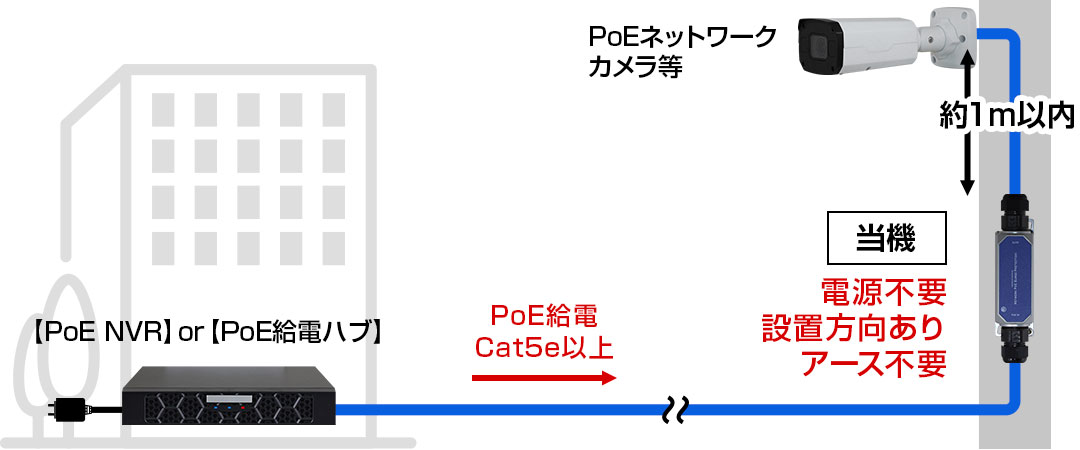

    接続図

製品特徴

  • 設置工事(アース)不要
    当機は誘導雷や電磁パルスをアースを使わず蓄積して放出する方式になっておりますので作業効率も向上しています
  • 雷撃を受けた際、衝撃で発生する誘導雷から大切なネットワークカメラを守るLANケーブル用サージプロテクターです
  • アース不要、カメラ近くで単体でご使用いただけます
  • POE/POE+/POE++大電力供給に対応
  • 10M/100M/1G/2.5Gbps通信速度対応
  • 防水防塵IP67アルミ合金筐体で屋外設置に適しています
  • LANケーブル(Cat5e)上に当機は1個設置でお使いいただけます
    複数設置を推奨する機種もございますが、複数つなぐことで保護性能が2倍になるわけではなく、接続箇所が増えることで映像信号、電気信号の接続箇所が増え、減衰やノイズの要因につながります

製品仕様

材質 アルミダイカストボディ, ナイロン防水ジョイント
防水等級 IP67
対応ケーブル径 4-8mm のネットワークケーブル対応
伝送速度 1×10/100/1G/2.5G Base-TX 入力, 1×10/100/1G/2.5G Base-TX 出力
PoE IEEE802.3af/at/bt 対応( サージプロテクター経由)
保護ワイヤーペア 2 ペア(1-2, 3-6), 2 ペア(4-5, 7-8)
定格動作電圧 ネットワーク:5V, 電源:48V
最大連続動作電圧 ネットワーク:24V, 電源:60V
最大放電電流 (8/20μs) 1-2 : 0.3KA
3-6 : 0.3KA
4-5 : 0.3KA
7-8 : 0.3KA
1,2,3,6,4,5,7,8-PE : 10KA
SE-PE : 5KA
制限電圧 (10/700ms) 1-2 : 20V 未満
3-6 : 20V 未満
4-5 : 110V 未満
7-8 : 110V 未満
絶縁抵抗 0.4MΩ
挿入損失 0.5dB 未満
近端クロストーク 60dB ( 合格)
応答時間 1ns 未満
動作温度/湿度 -40 ～ +80℃ / 5% ～ 90%RH ( 結露なきこと)
保存温度/湿度 -40 ～ +90°C / 5% ～ 95%RH ( 結露なきこと)
外形寸法/重量 180(L)×44(W)×44(H)mm / 約214g
認証 CE-EMC EN55032, CE-LVD EN62368, FCC Part 15 Class B, RoHS
