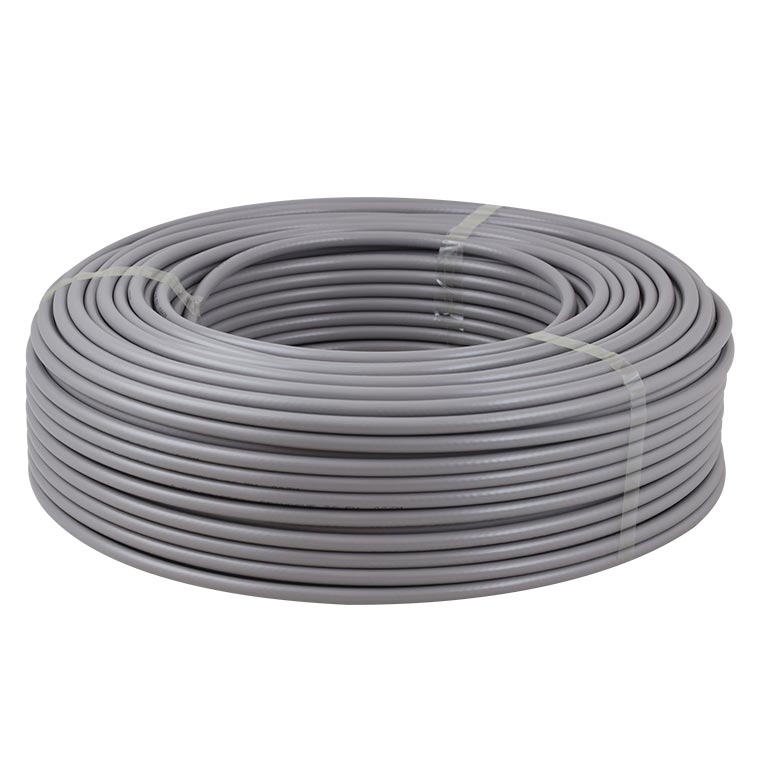

同軸ケーブル S-5C-FB(CCA)100m巻(黒・白)

HOME >ケーブル > 同軸ケーブル S-5C-FB(CCA)100m巻(黒・白)

TVI ワンケーブルカメラset

UNIVIEW製品

無線ネットワークカメラset

2025年4月の定休日
日	月	火	水	木	金	土
		1	2	3	4	5
6	7	8	9	10	11	12
13	14	15	16	17	18	19
20	21	22	23	24	25	26
27	28	29	30

2025年5月の定休日
日	月	火	水	木	金	土
				1	2	3
4	5	6	7	8	9	10
11	12	13	14	15	16	17
18	19	20	21	22	23	24
25	26	27	28	29	30	31

■ネクステージ株式会社■: 滋賀県彦根市松原町1876番地; TEL0749-21-5525; FAX.0749-21-5526; 営業時間：平日 9:00～18:00

販売価格(税込)： 3,520～27,280 円

ポイント： 35～272 Pt

ケーブルの色選択

ケーブル巻数の選択

個数

400m以上送料無料・800m以上特別割引　(税込)

巻数	1巻あたり	合計金額	巻数	1巻あたり	合計金額
1巻	3,520	3,520	5巻	3,520	17,600
2巻	3,520	7,040	6巻	3,520	21,120
3巻	3,520	10,560	7巻	3,520	24,640
4巻	3,520	14,080	8巻	3,410	27,280

黒・白の組合せ等、合計4巻(400m)以上ご注⽂の場合、決済画⾯で「送料別」と表⽰されますが、弊社側で承認時に送料無料に割引致します
(例) 黒2巻+白2巻のご購入の場合￥14,080(送料込み)
※決済画面では送料別となりますが、送料込みに変更致します
※9巻以上の注文の場合もお安い方の割引規定を適用致します

: 梱包

: 黒

: 白

: 残りがわかるレングスマーク付

: 標準減衰量・VSWR試験

JIS3502規格に基づいた75Ω同軸ケーブル(公的試験機関で検査実施)
中心導体にCCA(銅被覆アルミニウム)を採用し、銅と同等のパフォーマンスと軽量化を実現したケーブルです(各種試験データは銅とほとんど変わりません)
4K8K対応(10-3224MHz)地上波デジタル放送・BS/CSデジタル放送・CATV対応
ダブルシールドアルミラミネート(糊付き)で減衰に強い
高画質防犯カメラの屋外配線に最適
難燃性PVCジャケット(一条ケーブル燃焼試験合格)
レングスマーク付き
※CCAとはアルミニウム線を銅コーティングした素材で、電気信号が抵抗の低い銅線を早く伝わる特性を利用した素材になります(近年銅価格高騰を背景に世界で使用されるようになっています)

内部導体	CCA(銅被覆アルミニウム)
絶縁体	SPE(ポリエチレン)
外部導体1	アルミニウム編組線
外部導体2	アルミニウムラミネート(糊付)
被覆	難燃性PVC(鉛を含まず)
中心導体径	1.05mm
外部被覆(シース)径	7.7±0.3mm
絶縁体外径	5.0mm
特性インピーダンス	75±3Ω
使用温度範囲	-15～+60℃
概算質量	43kg/km
色	黒・白
荷姿	100m :クラフト箱(パンチアウト穴付き) 250m :リール+外装箱

標準減衰量(dB/km)

最大値は標準減衰量の1.15倍です

周波数(MHz)	dB/km 20℃
90	67.2
220	92.3
470	126.1
770	157.5
1489	219.0
1770	240.1
2150	267.2
2691	301.9
3224	333.3

同軸ケーブル試験機関による実測値

使用周波数	10～3224 MHz
VSWR	1.5以下
絶縁抵抗	1,000MΩkm以上
耐電圧測定	1kV 1分間
一条同軸ケーブル燃焼試験	延焼せず
レングスマーク	あり(1m毎)
JIS 3502	準拠
