同軸ケーブル S-5C-FB(CCA)250m巻(黒)

HOME >ケーブル > 同軸ケーブル S-5C-FB(CCA)250m巻(黒)

同軸ケーブル S-5C-FB(CCA)250m巻(黒)

商品コード： G5C-FBCCA250B

同軸ケーブル S-5C-FB(CCA)250m巻(黒)

販売価格(税込)： 9,790～75,680 円
ポイント： 97～756 Pt
ケーブル巻数の選択
個  数

500m以上送料無料・1000m以上特別割引　(税込)

巻数 1巻あたり 合計金額 巻数 1巻あたり 合計金額
1巻 9,790 9,790 5巻 9,460 47,300
2巻 9,790 19,580 6巻 9,460 56,760
3巻 9,790 29,370 7巻 9,460 66,220
4巻 9,460 37,840 8巻 9,460 75,680

2巻(500m)以上ご注⽂の場合、決済画⾯で「送料別」と表⽰されますが、弊社側で承認時に送料無料に割引しております

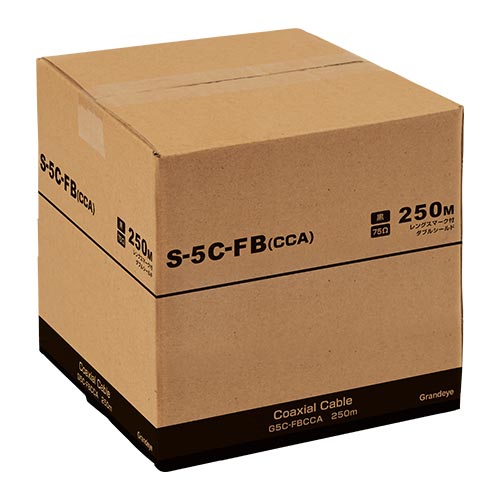

梱包
梱包
レングスマーク
残りがわかるレングスマーク付

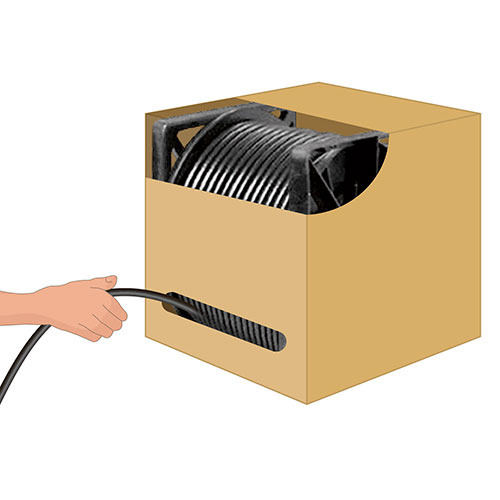

リール
外箱を開かなくても内部リールからケーブルを取り出せます
検査
標準減衰量・VSWR試験

製品特徴

  • JIS3502規格に基づいた75Ω同軸ケーブル(公的試験機関で検査実施)
  • 中心導体にCCA(銅被覆アルミニウム)を採用し、銅と同等のパフォーマンスと軽量化を実現したケーブルです(各種試験データは銅とほとんど変わりません)
  • 4K8K対応(10-3224MHz)地上波デジタル放送・BS/CSデジタル放送・CATV対応

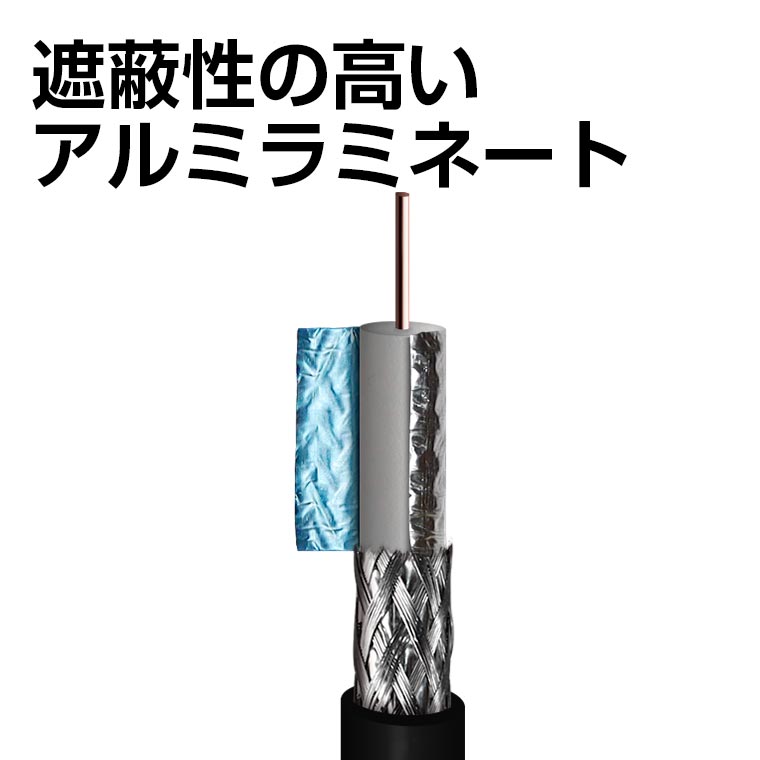

  • ダブルシールド アルミラミネート(糊付き)で減衰に強い
  • 高画質防犯カメラの屋外配線に最適
  • 難燃性PVCジャケット(一条ケーブル燃焼試験合格)
  • レングスマーク付き
  • ※CCAとはアルミニウム線を銅コーティングした素材で、電気信号が抵抗の低い銅線を早く伝わる特性を利用した素材になります(近年銅価格高騰を背景に世界で使用されるようになっています)

製品仕様

内部導体 CCA(銅被覆アルミニウム)
絶縁体 SPE(ポリエチレン)
外部導体1 アルミニウム編組線
外部導体2 アルミニウムラミネート(糊付)
被覆 難燃性PVC(鉛を含まず)
中心導体径 1.05mm
外部被覆(シース)径 7.7±0.3mm
絶縁体外径 5.0mm
特性インピーダンス 75±3Ω
使用温度範囲 -15～+60℃
概算質量 43kg/km
荷姿 100m :クラフト箱(パンチアウト穴付き)
250m :リール+外装箱

標準減衰量(dB/km)

最大値は標準減衰量の1.15倍です

周波数(MHz) dB/km 20℃
90 67.2
220 92.3
470 126.1
770 157.5
1489 219.0
1770 240.1
2150 267.2
2691 301.9
3224 333.3

同軸ケーブル試験機関による実測値

使用周波数 10～3224 MHz
VSWR 1.5以下
絶縁抵抗 1,000MΩkm以上
耐電圧測定 1kV 1分間
一条同軸ケーブル燃焼試験 延焼せず
レングスマーク あり(1m毎)
JIS 3502 準拠
