亜鉛メッキ鋼線製支持線付き 同軸ケーブル200m巻

商品コード： G5C-FBCCA-SSD200B

亜鉛メッキ鋼線製支持線付き 同軸ケーブル200m巻

販売価格(税込)： 12,980～103,740 円
ポイント： 129～1,037 Pt
ケーブル巻数の選択
個  数

400m以上送料無料　(税込)

巻数 合計金額 巻数 合計金額
1巻 12,980 5巻 64,800
2巻 25,860 6巻 77,780
3巻 38,840 7巻 90,760
4巻 51,820 8巻 103,740

2巻(400m)以上ご注文の場合、決済画面で「送料別」と表示されますが、弊社側で承認時に送料無料に割引しております

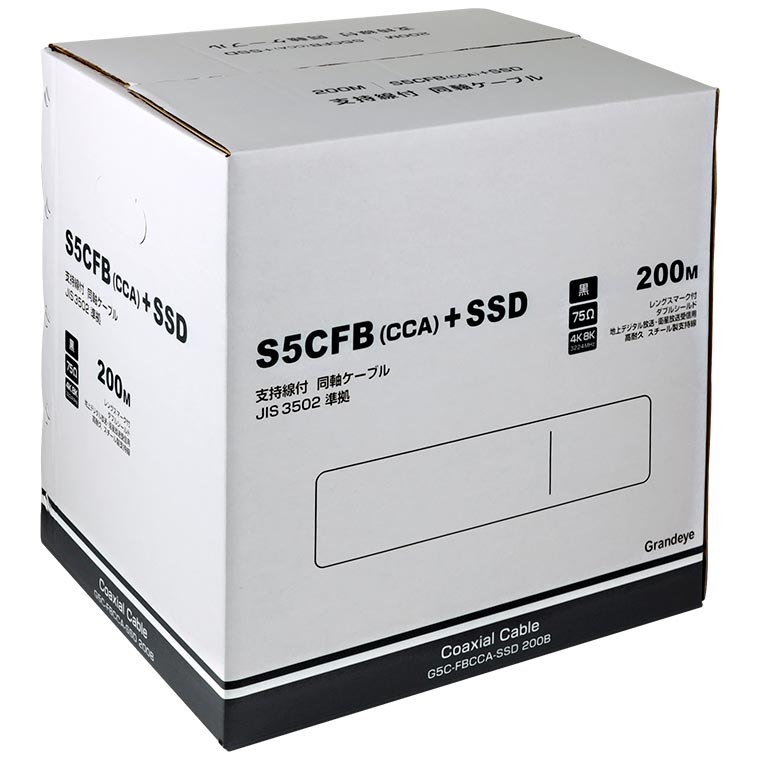

梱包
梱包

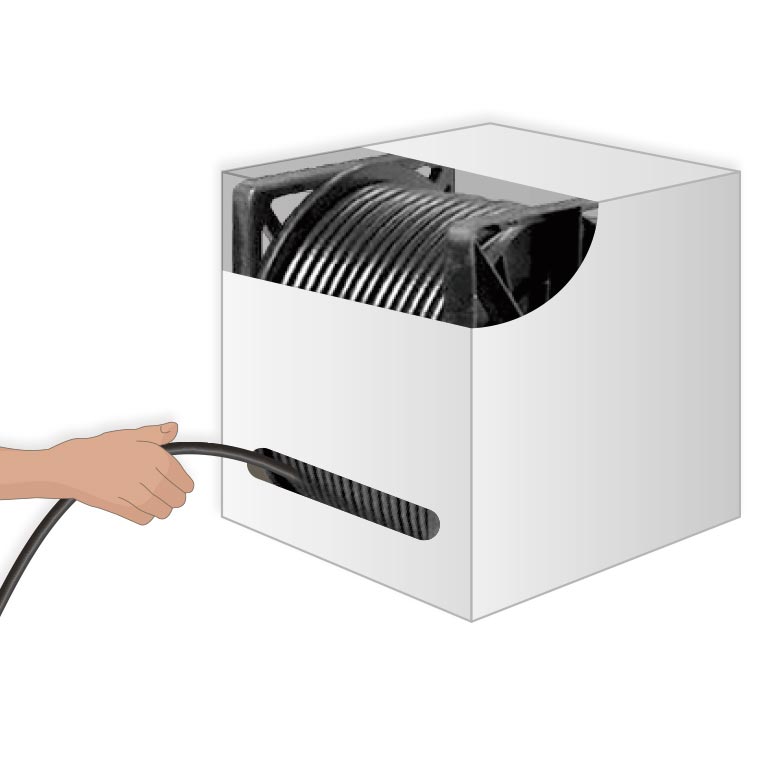

リール
外箱を開かなくても内部リールからケーブルを取り出せます

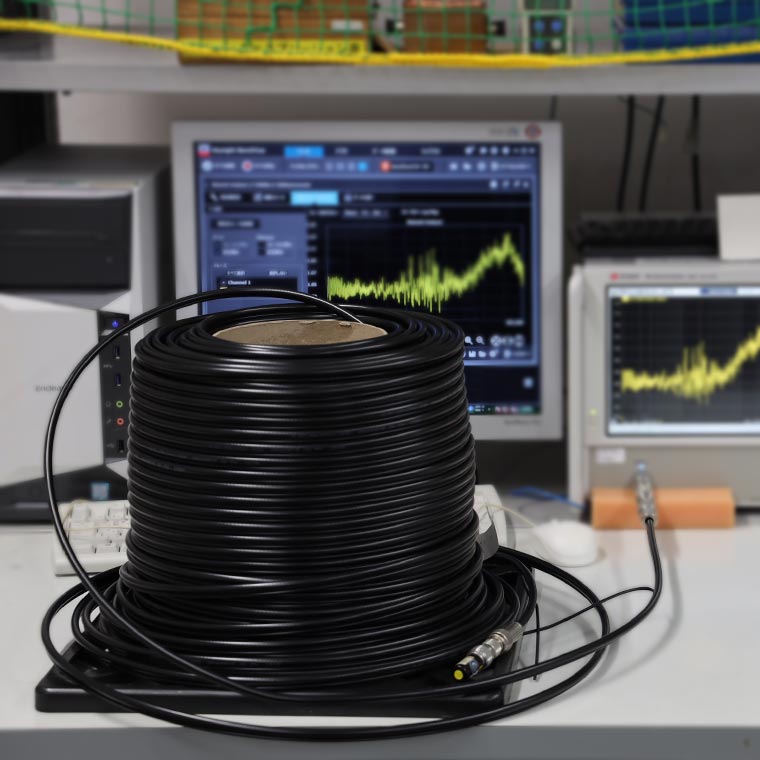

高周波・VSWR測定
高周波・VSWR測定

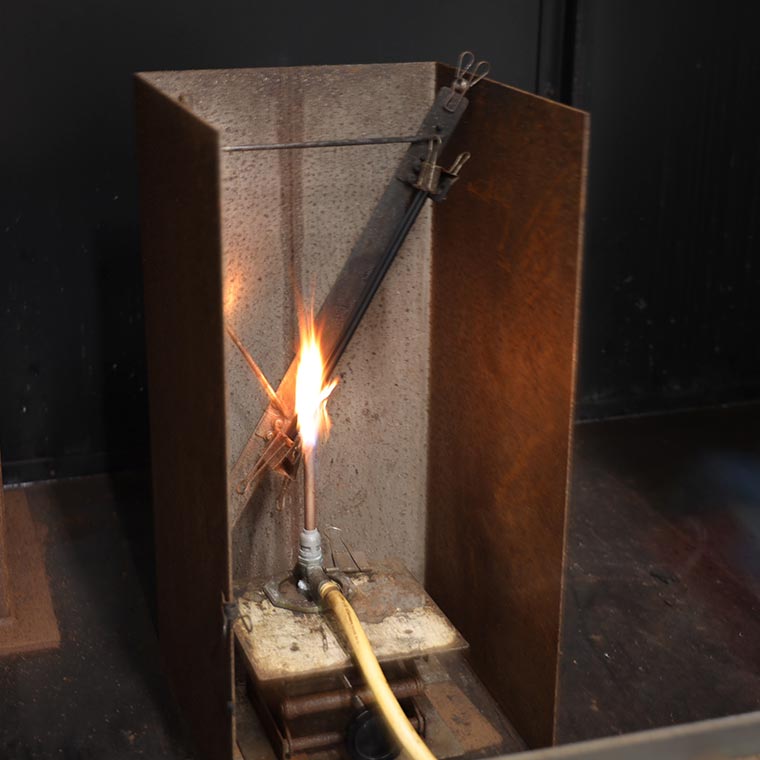

一条ケーブル燃焼試験
一条ケーブル燃焼試験

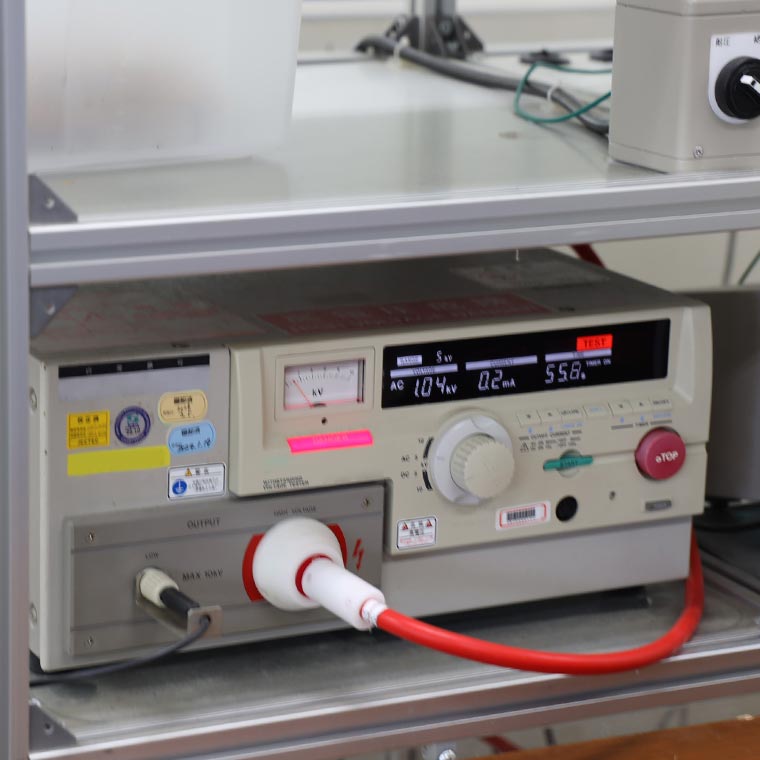

耐電圧試験
耐電圧試験

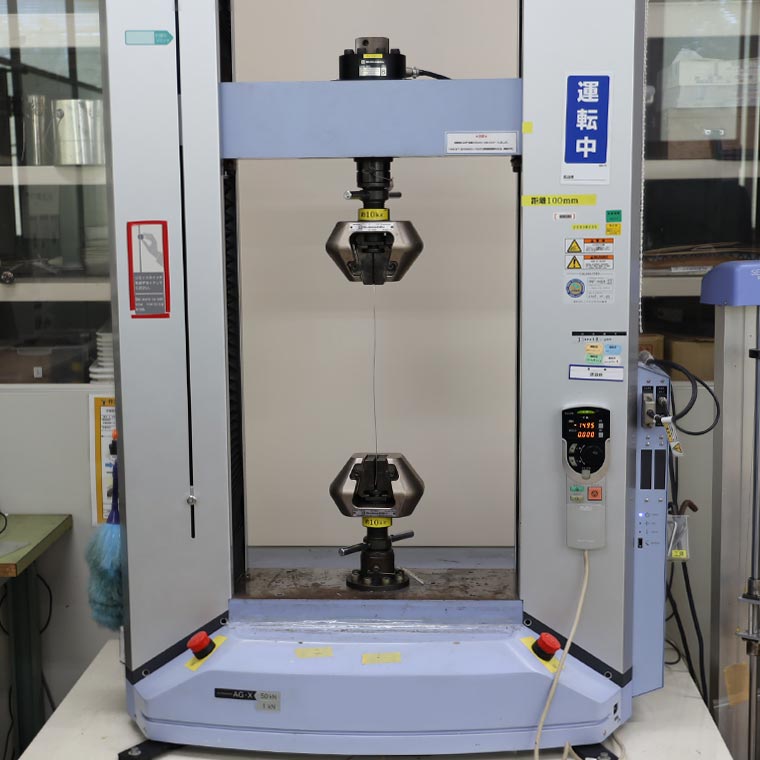

伸び試験
引張・伸び試験

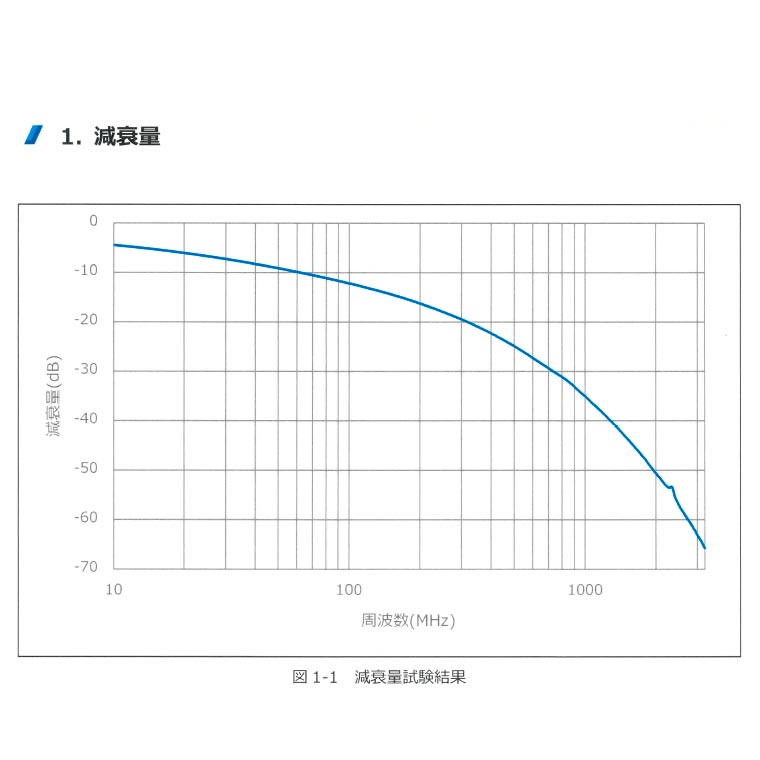

減衰量
減衰量

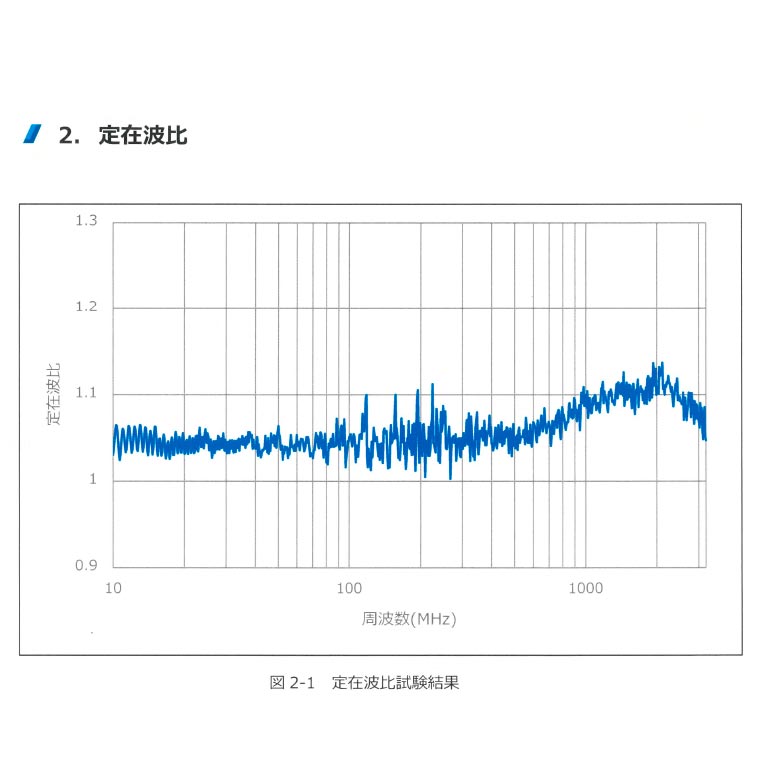

定在波比
定在波比

製品特徴

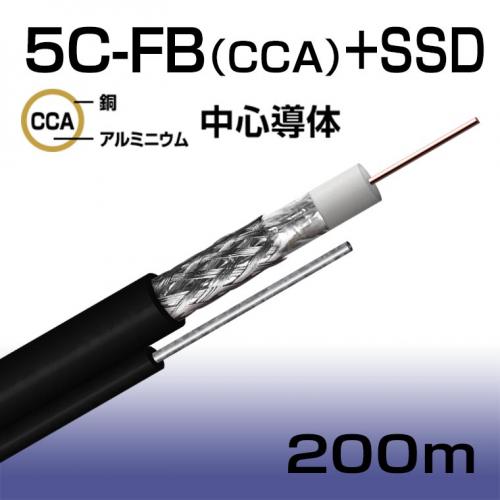

  • 亜鉛メッキ鋼線製支持線を同軸ケーブル(S-5C-FB)に複合させた耐腐食、耐久性に強いケーブルです
  • JIS3502規格に基づいた75Ω同軸ケーブル(公的試験機関で検査実施)
  • 亜鉛メッキ鋼線製支持線は腐食や耐久性に強くまた通常の鉄製品より格段に硬い素材です
  • 中心導体にCCA(銅被覆アルミニウム)を採用し、銅と同等のパフォーマンスと軽量化を実現したケーブルです(各種試験データは銅とほとんど変わりません)
  • 4K8K対応(10-3224MHz)地上波デジタル放送・BS/CSデジタル放送・CATV対応
  • ダブルシールド アルミラミネート(糊付き)で減衰に強い
  • 高画質防犯カメラの屋外配線に最適
  • 難燃性PVCジャケット(一条ケーブル燃焼試験合格)
  • レングスマーク付き
  • ※CCAとはアルミニウム線を銅コーティングした素材で、電気信号が抵抗の低い銅線を早く伝わる特性を利用した素材になります(近年銅価格高騰を背景に世界で使用されるようになっています)
  • 軽量、運搬に優れる200Mリール巻を採用し、重さ約15.8kgです

製品仕様

内部導体 CCA(銅被覆アルミニウム)
絶縁体 SPE(ポリエチレン)
外部導体 アルミニウム編組線
被覆 難燃性PVC(鉛を含まず)
中心導体径 1.05mm
外部被覆(シース)径 7.7±0.5mm
絶縁体外径 5.0mm
特性インピーダンス 75±2Ω
使用温度範囲 -15～+60℃
概算質量 約15.8kg
荷姿 200m :リール+外装箱
支持線 内部導体:亜鉛メッキ網線
線径:1.3±0.01
※軽量化仕様で線経についてはJIS3502規定値以下となります
(引張試験:2109N / 伸び試験:3% / 強度試験:合格)
被覆:難燃性PVC(鉛を含まず)
外部被覆径:3.5mm

標準減衰量(dB/km)

最大値は標準減衰量の1.15倍です

周波数(MHz) dB/km 20℃
90 63.5
220 92.3
470 131.6
770 167.4
1489 236.1
1770 259.0
2150 286.5
2691 324.4
3224 358.7

同軸ケーブル試験機関による実測値

使用周波数 10～3224 MHz
VSWR 1.12以下
絶縁抵抗 1,000MΩkm以上
耐電圧測定 1kV 1分間
一条同軸ケーブル燃焼試験 延焼せず
レングスマーク あり(1m毎)
JIS 3502 準拠
※支持線径においてJIS3502規定値以下となります
